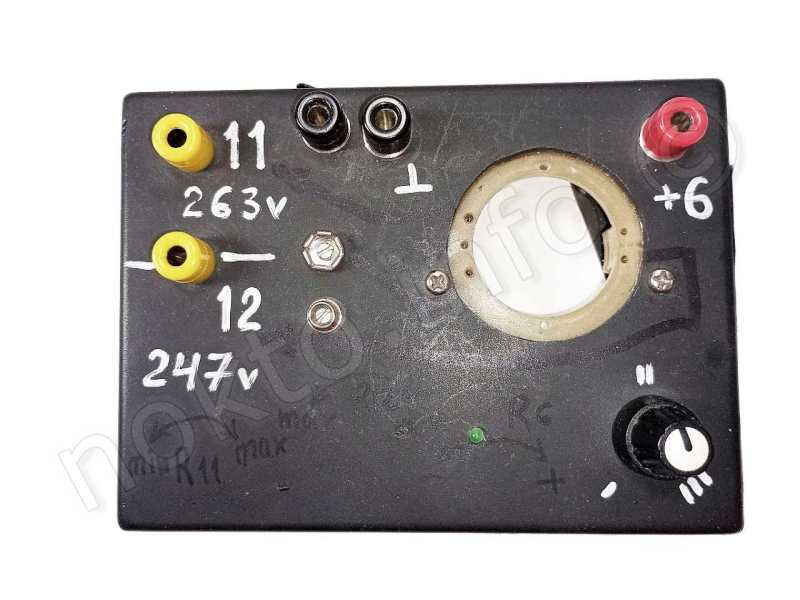

Pudełko o wymiarach 130x95x25 mm.
Zasada działania:
- na górze podłączamy +6V (minus na czarny plus na czerwony)
- pod lewym czarnym minusem podłączamy baterie prostokątną 9V (koniecznie tylko baterie, a nie zasilacz)
- wkładamy moduł elektroniki w gniazdo
- po lewej dwa żółtych
górny żółty i minus mierzymy napięcie (musi być około 263v, regulujemy R11)
dolny żółty i minus mierzymy napięcie (musi być około 247v, regulujemy R12)
- po prawej na dole regulacja działania automatyki
To będzie ustawienie elektroniki do ustawień fabrycznych.
Po podłączenie elektroniki do noktowizora z przetwornikiem trzeba będzie znowu podregulować elektronikę bo przetwornik już nie jest nowy.
Każda elektronikę trzeba dopasowywać do konkretnego przetwornika.
